?SA3846
電流模式PWM控制器

SA3846采用定頻電流模式控制，改善了系統的線電壓調節率和負載響應特征，簡化了控制環路的設計。

SA3846內置精密帶隙可調基準電壓、高頻振蕩器、誤差放大器、差動電流檢測放大器、欠電壓鎖定電路以及軟啟動電路，具有推挽變換自動對稱校正、并聯運動、外部關斷、雙脈沖抑制以及死區時間調節等功能。

主要特點

  • 自動前饋補償。

  • 可編程控制的逐個脈沖限流功能

  • 推挽輸出結構下自動對稱校正

  • 負載響應特性好

  • 可并連運行，適用于模塊系統

  • 內置差動電流檢測放大器，共模輸入范圍寬

  • 雙脈沖抑制功能

  • 大電流圖騰柱式輸出，輸出峰值電流500mA

  • 精密帶隙基準電源，精度士1%

  • 內置欠電壓鎖定電路

  • 內置軟啟動電路

  • 具有外部關斷功能

  • 工作頻率高達500KHz

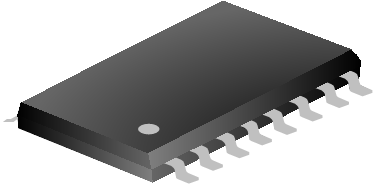

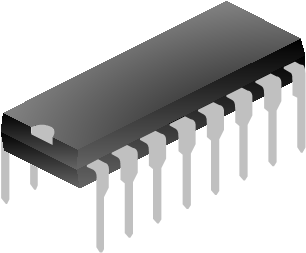

  • 封裝形式分別為SOP-16-375-1.27和DIP-16-300-2.54

產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SA3846DC DIP-16-300-2.54 SA3846DC 無鹵 料管
SA3846SE SOP-16-375-1.27 SA3846SE 無鹵 料管
SA3846SETR SOP-16-375-1.27 SA3846SE 無鹵 編帶

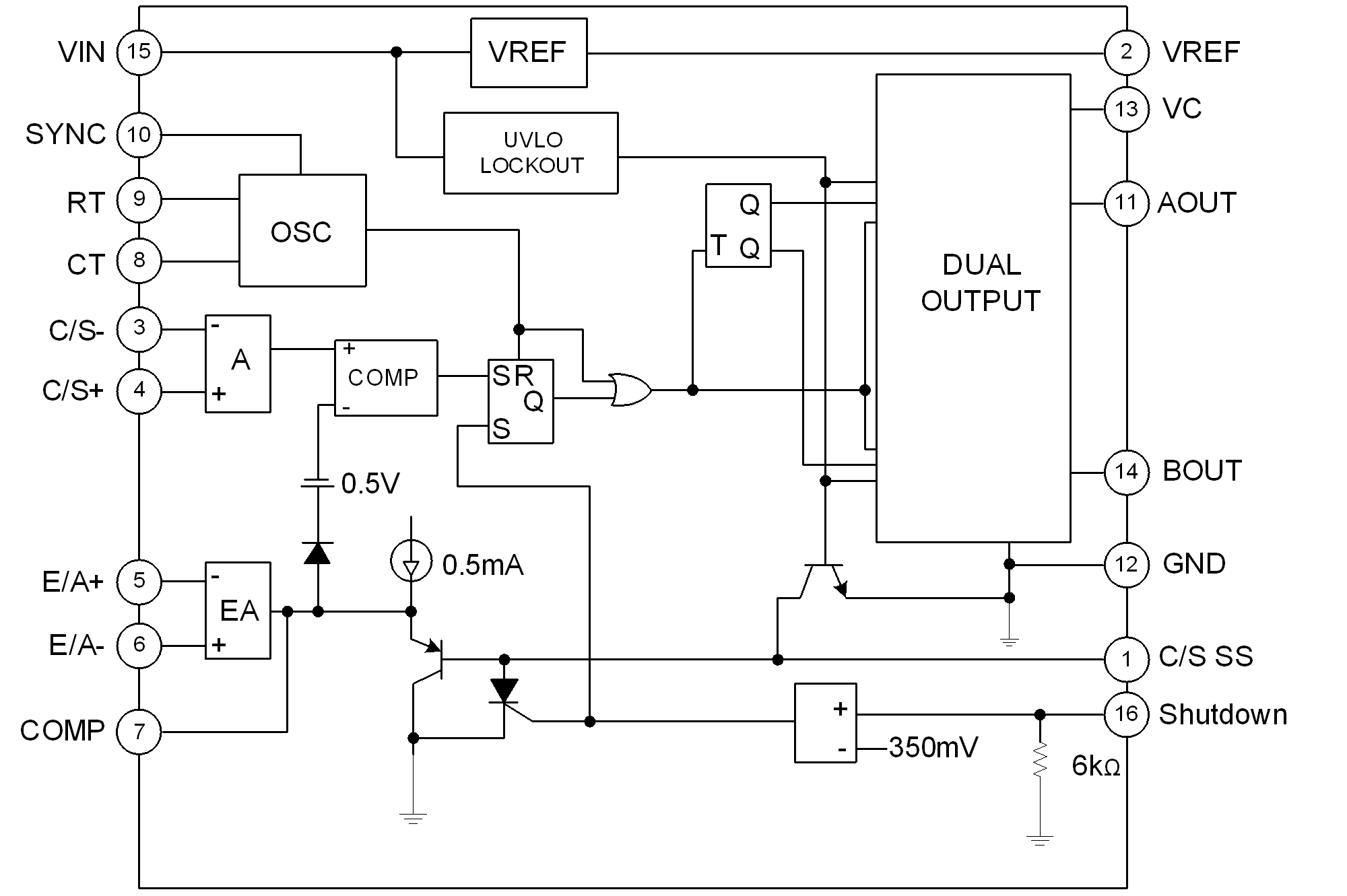

內部框圖


技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SA3846 PDF 316 2021-01-05 SA3846 說明書
